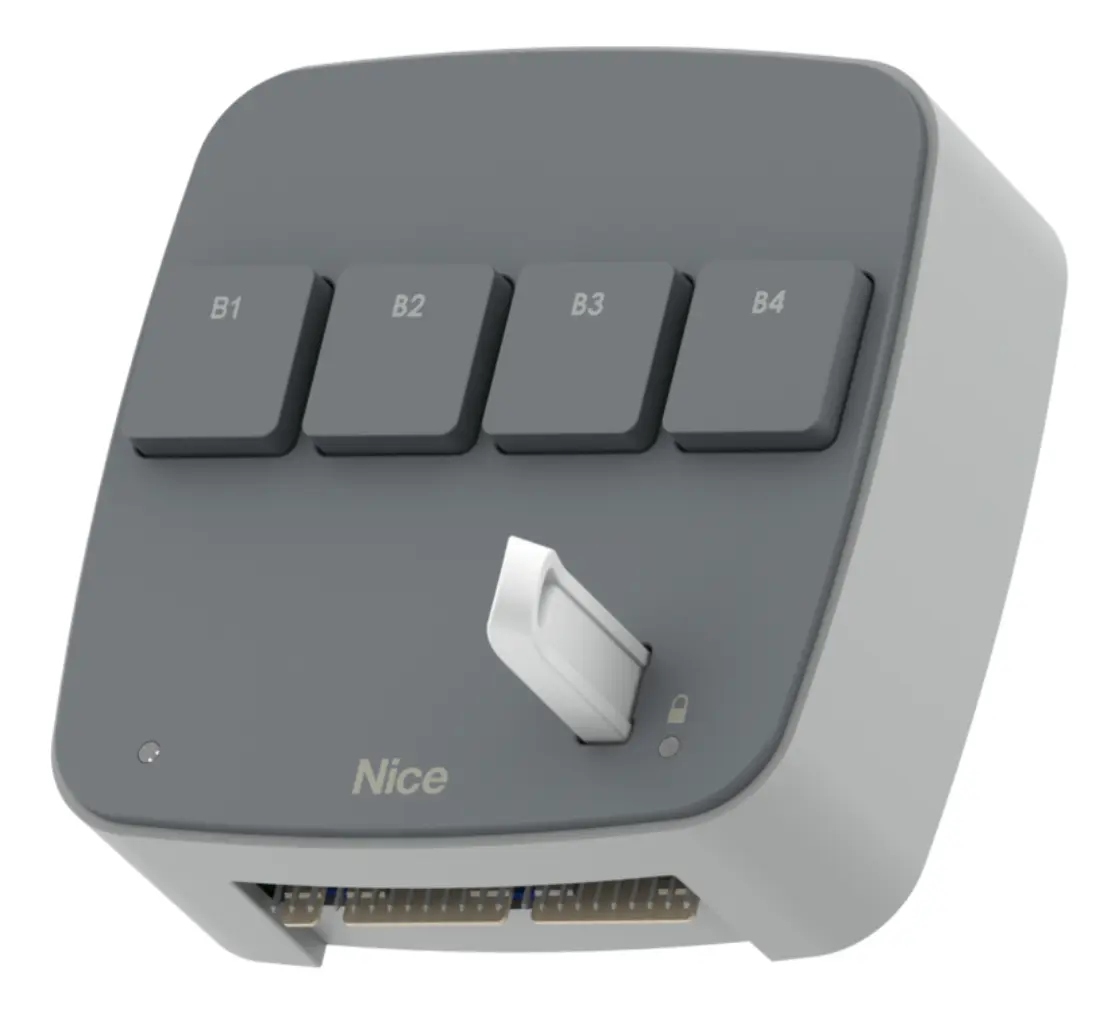

O Módulo Intertravamento 4 Botões Nice Linear WeGo é a solução inteligente e segura para gerenciar a abertura de portões em sistema de clausura, permitindo a abertura de apenas um portão por vez. Desenvolvido especificamente para condomínios, edifícios, propriedades residenciais e comerciais que necessitam de controle de acesso rigoroso, evita totalmente acessos não autorizados de veículos carona ou pedestres não identificados, mesmo quando múltiplos botões são pressionados simultaneamente. Compatível com fechaduras eletroímã, eletromecânicas e centrais de comando para portões motorizados, oferecendo versatilidade total para diferentes tipos de instalação. Com 4 botões integrados para portaria e suporte a até 4 portões em uma única clausura (ou 2 portões em modo duplo), o módulo utiliza avançada tecnologia com sensores reed switch ou placas de acoplamento para detecção de abertura/fechamento. Cada saída possui relés independentes de contato seco (NA-NF), permitindo acionamento de fechaduras com diferentes tensões ou integração com sistemas de automação. O dispositivo oferece indicação sonora configurável (15 ou 60 segundos) para alertar sobre portão aberto ou violado, além de LEDs de sinalização para status do intertravamento e sensores. Chave magnética L/D permite desativar intertravamento em caso de falha, garantindo segurança e confiabilidade. Desenvolvido pela Nice, líder em automação de portões no Brasil, oferece programação simplificada através de 8 chaves "dip-switch" para diferentes configurações. Cada acesso pode ser independentemente configurado como eletromecânico (tempo 1s) ou eletroímã (tempo 5s), dispensando necessidade de temporizadores externos. Comunicação RS-485 permite integração com Módulo Guarita MG3000 e softwares de controle profissional. Construído em material durável, compacto (145.5 x 88.5 x 66.5mm) e fácil de instalar, é a escolha ideal para profissionais que buscam segurança, economia e confiabilidade no controle de acesso. Ficha tecnica- Marca: Nice / Linear
- Modelo: WeGo Intertravamento / Intertravamento com 4 Botões
- Tipo: Módulo de Controle de Portões
- Aplicação: Sistema de Clausura / Intertravamento
- Número de Botões: 4 botões integrados para portaria
- Número de Portões Suportados: Até 4 portões (modo simples) ou até 2 portões (modo duplo)
- Canais de Sensores: 2 canais para sensores de porta
- Tipo de Sensores: Reed Switch (eletromecânicos) ou Placas de Acoplamento (centrais)
- Tipo de Fechadura Compatível: Eletromecânica, Eletroímã ou Centrais de Comando
- Tempo de Acionamento: Eletromecânica 1 segundo / Eletroímã 5 segundos (programável)
- Saídas de Relé: 4 relés independentes (NA-NF) com contatos secos
- Função dos Relés: Para acionamento de fechaduras ou placas de comando
- Número de Contatos: 1 NA (Normalmente Aberto), 1 Comum, 1 NF (Normalmente Fechado) por relé
- Modo de Funcionamento: Simples (1 clausura com até 4 portões) ou Duplo (2 clausuras com até 2 portões cada)
- Indicação Sonora: Buzzer interno integrado
- Alarme de Porta Aberta: Tempo configurável em 15 ou 60 segundos via DIP-Switch
- Indicação Luminosa: 2 LEDs de sinalização (intertravamento ativo / status sensores)
- Chave de Ativação/Desativação: Chave magnética L/D para emergência
- Programação: 8 chaves DIP-Switch para configuração
- DIP-Switch 1-4: Tipo de fechadura (eletromecânica ou eletroímã) para cada acesso
- DIP-Switch 5: Tempo de alarme de porta aberta (15s ou 60s)
- DIP-Switch 6: Modo de funcionamento (uma clausura ou duas)
- DIP-Switch 7-8: Endereço RS-485 (para integração com Guarita MG3000)
- Alimentação: 12VDC @ 1A (fonte externa não acompanha)
- Consumo de Potência: Máximo 1A
- Comunicação: RS-485 (opcional, apenas com Módulo Guarita MG3000)
- Conexões de Entrada: Sensor REED A/B, Contato Botão 1-4
- Conexões de Saída: Relé 1-4 (NA, Comum, NF), Buzzer, LEDs
- Proteção de Sensores: Proteção elétrica em canais de sensores
- Tipo de Contatos de Saída: Contatos secos (sem energia na saída)
- Segurança: Protegido contra fraude (se conectores removidos, sem acionamentos)
- Material: Plástico durável
- Dimensões (com botões): 145.5mm (Largura) × 88.5mm (Altura) × 66.5mm (Profundidade)
- Peso: Não especificado em datasheet
- Temperatura de Operação: Não especificado em datasheet
- Instalação: Profissional recomendada
- Garantia: 3 meses (garantia legal) + 9 meses adicional = 12 meses total
- Compatibilidade: Módulo Guarita MG3000, Softwares profissionais Nice
- Conformidade: Atende normas de segurança para controle de acesso
- Inclusos: Módulo principal, 4 botões integrados, chaves DIP-Switch
- Não Inclusos: Fonte DC12V 1A, Sensores, Cabos de extensão
FAQ- Qual é a diferença entre modo simples e modo duplo? Modo Simples: 1 clausura que controla até 4 portões. Modo Duplo: 2 clausuras independentes, cada uma controlando até 2 portões. Use DIP-Switch 6 para selecionar.
- O módulo pode controlar portões com diferentes tipos de fechadura? Sim! Cada um dos 4 acessos pode ser individualmente configurado como eletromecânico (1s) ou eletroímã (5s) através das chaves DIP-Switch 1-4, permitindo fechaduras diferentes.
- Como funciona a segurança contra fraude? Se os conectores forem retirados por tentativa de violação, o módulo automaticamente deixa de acionar qualquer portão, impedindo acesso não autorizado.
- Posso integrar com Guarita MG3000 e softwares? Sim! O módulo possui comunicação RS-485 que permite integração com Módulo Guarita MG3000 e softwares profissionais de controle. Configure DIP-Switch 7-8 para o endereço desejado.
- O que fazer se há falha no sistema? Use a chave magnética L/D para desativar o intertravamento. Desativado, o sistema permitirá abertura de mais de um portão por vez, funcionando normalmente em modo de emergência.
- Qual é o tempo de acionamento da fechadura? Eletromecânica: 1 segundo (relé 1s ligado). Eletroímã: 5 segundos (relé 5s ligado). Selecionável via DIP-Switch para cada acesso individualmente.
Dimensoes e peso na caixa- Comprimento: 145.5 mm
- Altura: 88.5 mm
- Profundidade: 66.5 mm (com botões integrados)
- Peso do Produto: Não especificado em datasheet
- Dimensões Aproximadas com Embalagem: Não especificado
|
